허용좌굴하중 |
 |
 |
|

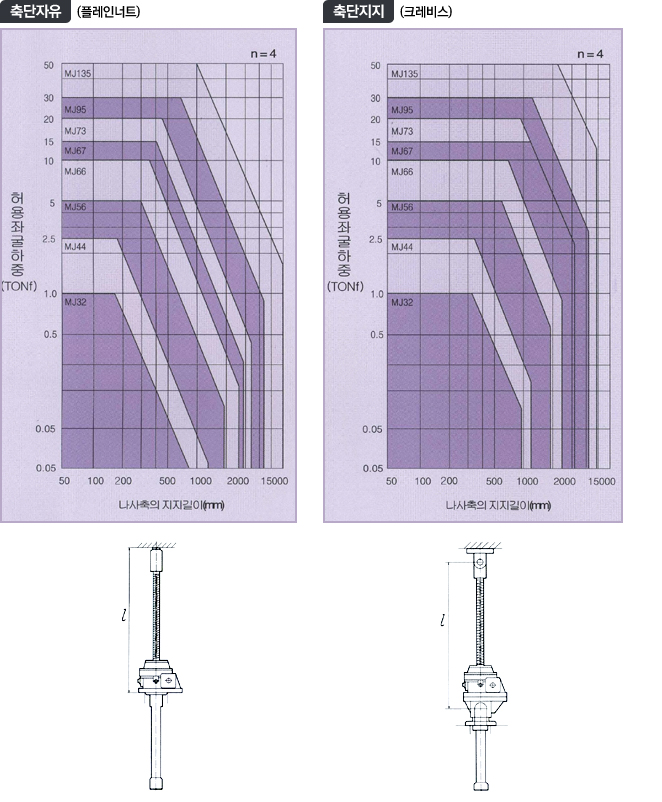

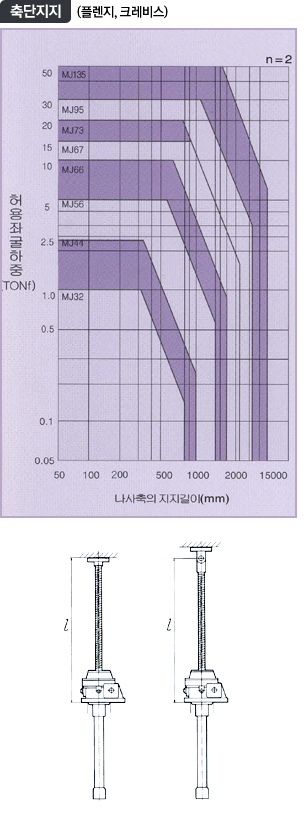

[1] 좌굴하중
잭을 압축하중으로 사용하는 경우, 행정(STROKE)이 생긴 경우에도 좌굴현상이 일어납니다. 좌굴하중은
축단의 지지방법에 따라
다르므로 각각의 그래프를 참조하여 하중(종축)과 축길이(횡축)의
교점으로부터 그 이상의 형식번호를 선택하여 주십시오.
※ 잭을 인장하중으로 사용하는 경우에는 좌굴의 염려가 없습니다. |
|
 |
|
[2] 승강하중/승강속도관계 그래프
기본사양에 있는대로 잭 한대당의 최대동력이 결정됩니다.
최대 동력으로 움직이는 하중이 크면 속도가 제한받고
속도를 높이면 하중이 제한받습니다.
그래프의 하중 조건과 필요속도를 만족시키는 형식번호를
선택하십시오. |
|
[3] 허용횡하중
잭은 압축하중, 인장하중 및 축수직방향의 하중으로써 설계되면
좋습니다.
어쩔수 없이 횡으로 하중이 걸리는 경우에는 형식번호를 크게 할
필요가 있는 경우도 있습니다.
허용 횡하중의 표로써 확인을 하여 주십시오. |
|
|
